Aufbau der taktischen Zeichen

Das Wichtigste in Kürze

Taktische Zeichen sind grafische Symbole für Einheiten, Verbände, Einrichtungen, Personen, Maßnahmen, Gefahren und Schäden in Lagekarten und Skizzen.
Ein Zeichen setzt sich zusammen aus: Grundzeichen, Fachaufgabe, Größenordnung, Zusatzzeichen und sonstigen Zeichen.
Grundzeichen sagen, was dargestellt wird: Einheit, Führung, Stelle, Gebäude, Person, Gefahr, Fahrzeug, Wasserfahrzeug, Luftfahrzeug.
Die Farbe zeigt die Organisation: Feuerwehr rot, THW blau, Hilfsorganisationen weiß, Polizei grün, Führungsstellen gelb.
Wo kein Zeichen festgelegt ist, nimmt man selbsterklärenden Text oder einfache Symbole.

Wie ein Zeichen aufgebaut ist

Grundzeichen wählen (Form).
Fachaufgabe ergänzen (zum Beispiel Feuerwehr, Rettungsdienst, ABC).
Größenordnung (Trupp, Staffel, Gruppe, Zug, Verband).
Zusatzzeichen (zum Beispiel verletzte Person, Vollbrand, blockierte Straße).
Sonstige Zeichen (zum Beispiel ? für vermutet, ! für akut) und Text.

Die Grundzeichen nach FwDV 100

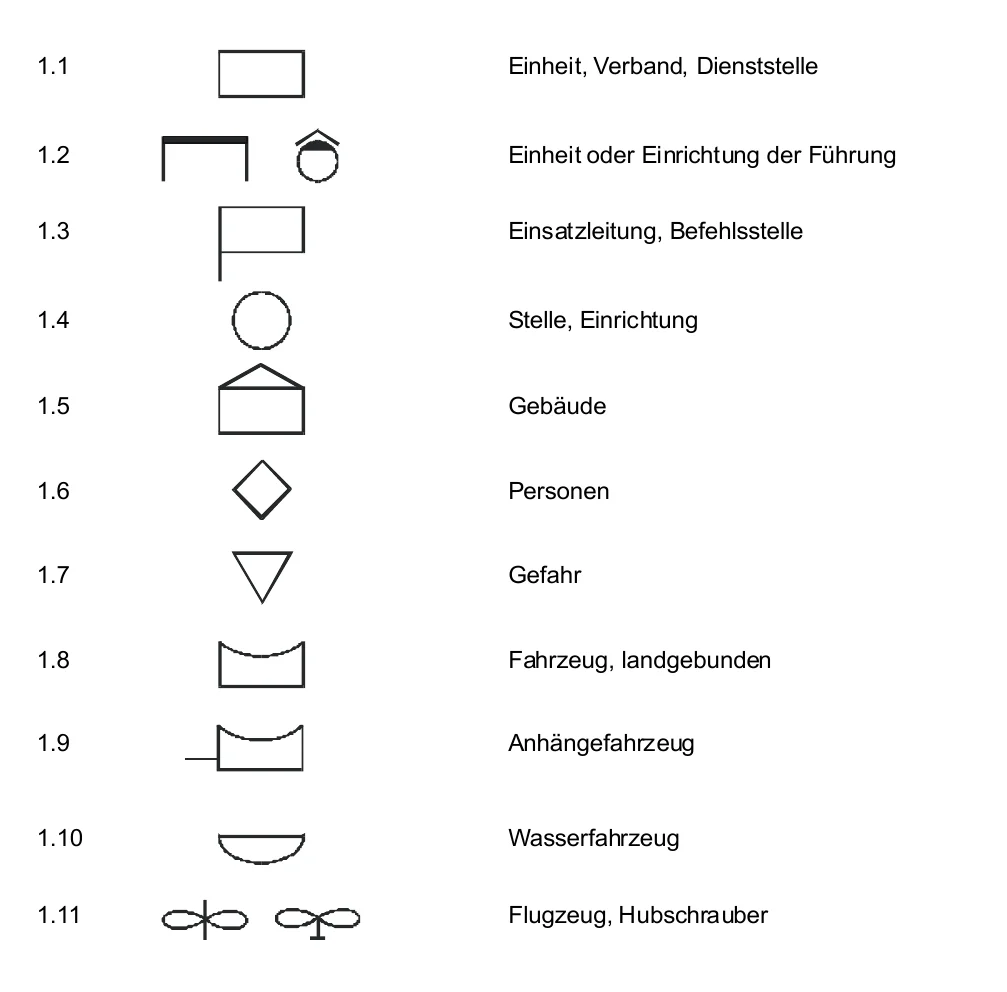

Tabelle der Grundzeichen: Rechteck für Einheit, Verband und Dienststelle, Rechteck mit Fahne für Einsatzleitung, Kreis für Stelle, Haus für Gebäude, Raute für Personen, Dreieck für Gefahr, Fahrzeug, Anhänger, Wasserfahrzeug, Luftfahrzeug — Grundzeichen nach FwDV 100, Anlage 6 (Seite 64) Abbildung: FwDV 100 „Führung und Leitung im Einsatz – Führungssystem“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand März 1999 (Änderungen 2005), Anlage 6, Seite 64. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

Rechteck: Einheit, Verband, Dienststelle.
Rechteck mit Fahne: Einsatzleitung, Befehlsstelle.
Kreis: Stelle, Einrichtung.
Haus: Gebäude.
Raute: Personen.
Dreieck (Spitze unten): Gefahr.
Fahrzeug: Rechteck mit eingebogener Oberkante (landgebunden), mit Strich für Anhänger.
Halbschale: Wasserfahrzeug. Propeller: Flugzeug und Hubschrauber.

Farben und Neufassung

Die Empfehlungen von 2010 (Fachinformation des BBK) bilden die Grundlage: Rot Feuerwehr, Blau THW, Weiß/Schwarz Hilfsorganisationen, Gelb Führungseinrichtungen, Grün Polizei, Orange sonstige Einrichtungen des Katastrophenschutzes.
Eine überarbeitete Fassung wurde 2024 empfohlen, später aber wieder aufgehoben, bis weitere Abstimmung erfolgt. Bis dahin gelten die bisherigen Zeichen. Das Thema wird weiter beobachtet.
Die gezeigten Tabellen stammen aus der FwDV 100 (1999) und zeigen das Grundprinzip. Aktuelle Farben und Details findest du in den Empfehlungen zu den taktischen Zeichen.

Ein Zeichen Schritt für Schritt bauen

Beispiel: Löschgruppe der Feuerwehr.

Was ist es? Eine Einheit (Fahrzeug und Mannschaft zusammen): Grundzeichen Rechteck.
Zu welcher Organisation? Feuerwehr: Farbe rot, im Rechteck das Feuerwehr-Zeichen (Strich mit Gabel).
Wie groß? Gruppe: zwei Punkte nebeneinander.
Zusatz nötig? Hier nein. Bei Bedarf zum Beispiel Text (Name der Wehr) neben das Zeichen schreiben.

Beispiel: Vollbrand in einem Gebäude. Grundzeichen Haus, darin Brandzeichen mit drei Zacken (Vollbrand), daneben der Name oder die Adresse als Text.

Zeichen lesen: drei Fragen

Welche Form? (Rechteck, Raute, Kreis, Haus, Dreieck, Fahrzeug): sagt, was es ist.
Welche Farbe? sagt, wer (Feuerwehr rot, THW blau, Polizei grün, Führung gelb).
Was steht darin und daran? Fachaufgabe, Punkte (Größe), Zusatzzeichen, ? oder !.

Typische Fehler

Falsche Farbe: Ein Feuerwehr-Zeichen in Blau wird als THW gelesen.
Punkte verwechselt: Zwei nebeneinander = Gruppe, zwei übereinander = Staffel.
Zu viel gezeichnet: In einer Skizze darf kurzer Text stehen. Lieber lesbar als perfekt.
Vermutung und Gewissheit vermischt: ? (vermutet) und ! (akut) gehören sichtbar dazu.
Alte und neue Zeichen gemischt: Es gelten die bisherigen Zeichen, bis neue amtlich eingeführt sind.

Hinweis

Die Zeichen selbst übst du am besten mit Stift und Papier, bis du sie ohne Tabelle zeichnen kannst.
