Personen und Funktionen

Taktische Zeichen

Das Wichtigste in Kürze

  • Die Raute ist das Grundzeichen für Personen. Die Funktion steht als Buchstabe darin, die Führung als schwarzes Dreieck.
  • Maschinist: Ma, Melder: Me, Angriffstrupp: A, Wassertrupp: W, Schlauchtrupp: S.
  • Truppführer haben ein schwarzes Dreieck oben, Truppmänner nicht.
  • Gruppenführer: schwarzes Dreieck mit zwei Punkten (Größenordnung Gruppe). Selbstständiger Trupp: Truppführer mit einem Punkt.

Zeichen der Funktionen

Taktisches Zeichen des Gruppenführers: Raute mit schwarzem Dreieck und zwei Punkten
Taktisches Zeichen des Gruppenführers (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

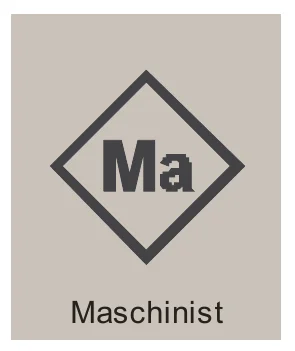

Taktisches Zeichen des Maschinisten: Raute mit der Beschriftung Ma
Taktisches Zeichen des Maschinisten (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.
Taktisches Zeichen des Melders: Raute mit der Beschriftung Me
Taktisches Zeichen des Melders (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

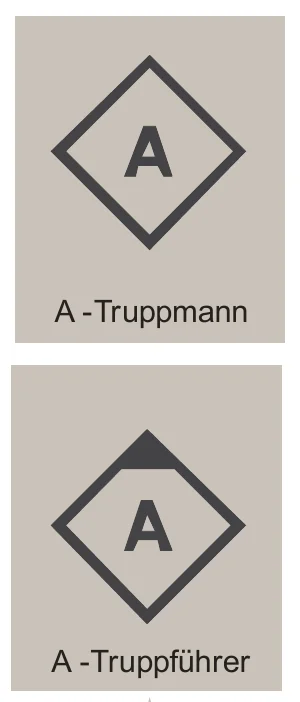

Taktische Zeichen des Angriffstrupps: A-Truppmann und A-Truppführer
Taktische Zeichen des Angriffstrupps (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.
Taktische Zeichen des Wassertrupps: W-Truppmann und W-Truppführer
Taktische Zeichen des Wassertrupps (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.
Taktische Zeichen des Schlauchtrupps: S-Truppmann und S-Truppführer
Taktische Zeichen des Schlauchtrupps (FwDV 3, Seite 6) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 6. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.
Taktische Zeichen des Selbstständigen Trupps: Truppmann, Truppführer und Maschinist
Taktische Zeichen des Selbstständigen Trupps (FwDV 3, Seite 8) Abbildung: FwDV 3 „Einheiten im Lösch- und Hilfeleistungseinsatz“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand Februar 2008, Seite 8. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

Wie man sie liest

  • Raute = Person. Buchstabe = Funktion (A, W, S, Ma, Me).
  • Schwarzes Dreieck = Führungskraft (Truppführer, Staffel-, Gruppen-, Zugführer).
  • Punkte zeigen die Einheit: ein Punkt Trupp, zwei Punkte Gruppe, drei Punkte Zug.
  • Beispiele: A-Truppführer = Raute mit A und Dreieck. Gruppenführer = Raute mit Dreieck und zwei Punkten.

Zusatzzeichen für Personen in der Lage

  • Verletzte Person: Raute mit senkrechtem Strich.
  • Tote Person: Raute mit Kreuz.
  • Verschüttete Person: Raute mit Strich darüber.
  • Vermisste Person: Raute mit zwei schrägen Strichen.

Siehe Lagedarstellung.

Leseübungen mit Lösung

  • Raute mit „A“ und schwarzem Dreieck: Angriffstruppführer.
  • Raute mit „W“, ohne Dreieck: Wassertruppmann.
  • Raute mit „Ma“: Maschinist.
  • Raute mit schwarzem Dreieck und zwei Punkten: Gruppenführer.
  • Raute mit schwarzem Dreieck und einem Punkt: Führer eines selbstständigen Trupps.
  • Raute mit Kreuz: tote Person (in der Lagedarstellung, nicht als Funktion).

Eselsbrücken

  • Dreieck = Führung. Wer ein Dreieck hat, führt.
  • Punkte zählen die Einheit: 1 Trupp, 2 Gruppe, 3 Zug.
  • Buchstabe = Aufgabe: Angriff, Wasser, Schlauch, Maschinist, Melder.

Wo man die Zeichen braucht

  • Sitzordnung und Skizzen im Lehrgang und in Einsatzübungen.
  • Lagekarte der Einsatzleitung: welche Kräfte stehen wo (siehe Seite „Lagedarstellung“).
  • Einsatzbefehl und Aufgabenverteilung (siehe Seite „Der Einsatzbefehl: Befehlsschema und Kommandos“).

Hinweis

Die Zeichen selbst übst du am besten mit Stift und Papier, bis du sie ohne Tabelle zeichnen kannst.
