Lagedarstellung

Taktische Zeichen

Das Wichtigste in Kürze

  • Lagedarstellung zeigt die Gefahrensituation, das Schadengebiet, die Nachbarschaft und die eingeleiteten Maßnahmen auf Lagekarten und Einsatzübersichten.
  • Dafür nutzt man taktische Zeichen und grafische Symbole. Die Zeichen für Schäden und Gefahren zeigt diese Seite.
  • Sonstige Zeichen: ? = vermutete Situation, ! = akute Situation. Beispiel: ? 10 + Raute mit Strich = vermutlich 10 Verletzte.
  • Die Dokumentation (Einsatztagebuch, Lagekarten, Einsatzübersichten) ist Aufgabe der Einsatzleitung und der Leitstelle.

Zeichen für Schäden, Personen und Gefahren

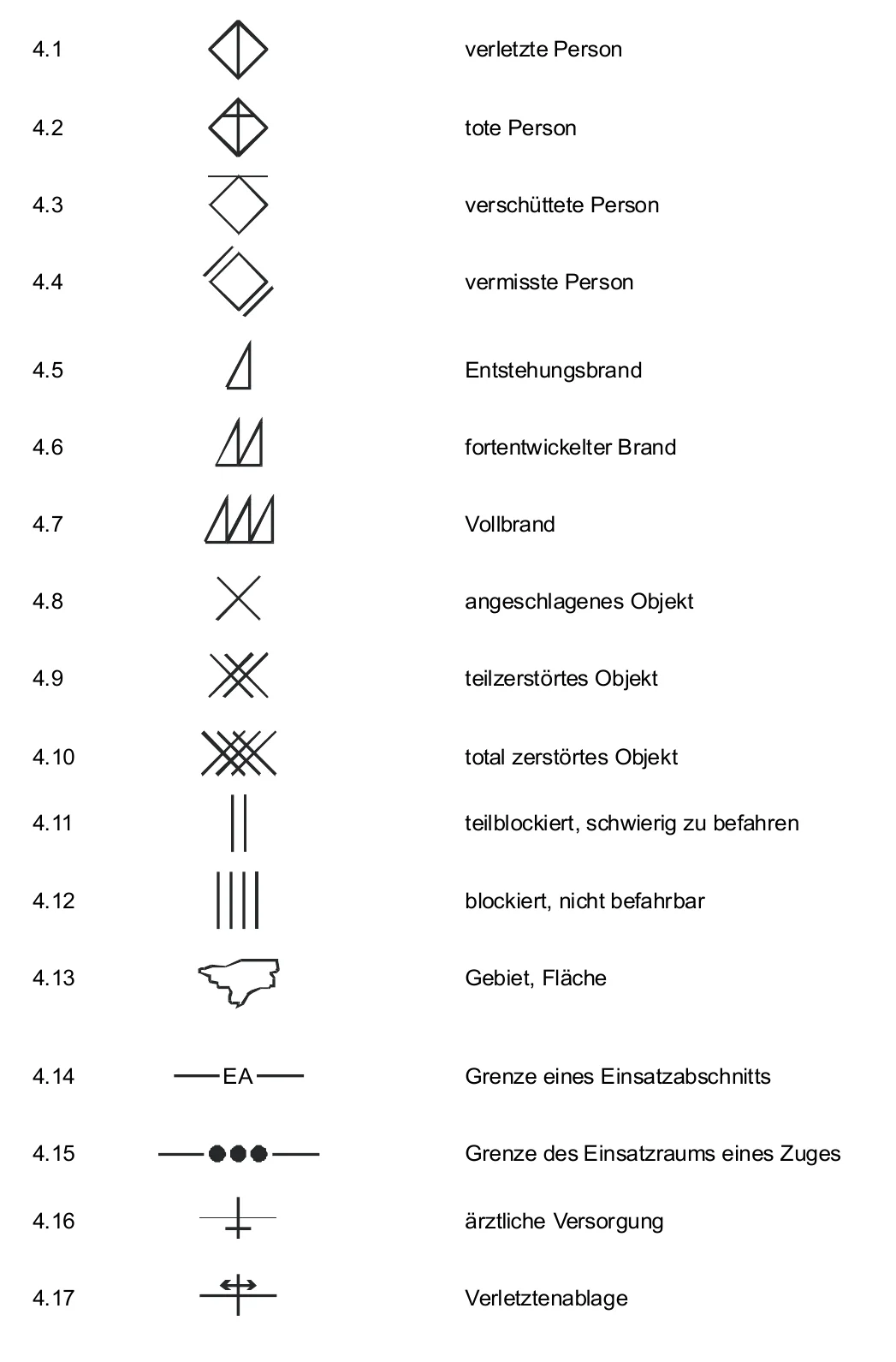

Tabelle der Zusatzzeichen: verletzte, tote, verschüttete und vermisste Person, Entstehungsbrand, fortentwickelter Brand, Vollbrand, angeschlagenes, teilzerstörtes und total zerstörtes Objekt, teilblockiert, blockiert, Gebiet, Grenze eines Einsatzabschnitts, Grenze des Einsatzraums eines Zuges, ärztliche Versorgung und Verletztenablage
Zusatzzeichen nach FwDV 100, Anlage 6 (Seite 66) Abbildung: FwDV 100 „Führung und Leitung im Einsatz – Führungssystem“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand März 1999 (Änderungen 2005), Anlage 6, Seite 66. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

Die Bedeutung

  • Personen: verletzt, tot, verschüttet, vermisst.
  • Brand: Entstehungsbrand (ein Zacken), fortentwickelter Brand (zwei), Vollbrand (drei).
  • Objekte: angeschlagen (ein Strich), teilzerstört (zwei), total zerstört (mehrere).
  • Wege: teilblockiert, schwierig zu befahren (zwei Striche), blockiert (vier Striche).
  • Gebiet, Fläche: gezeichnete Fläche.
  • Grenze eines Einsatzabschnitts: Linie mit „EA“. Grenze des Einsatzraums eines Zuges: Linie mit drei Punkten.
  • Einrichtungen: ärztliche Versorgung, Verletztenablage.

Weitere Zeichen

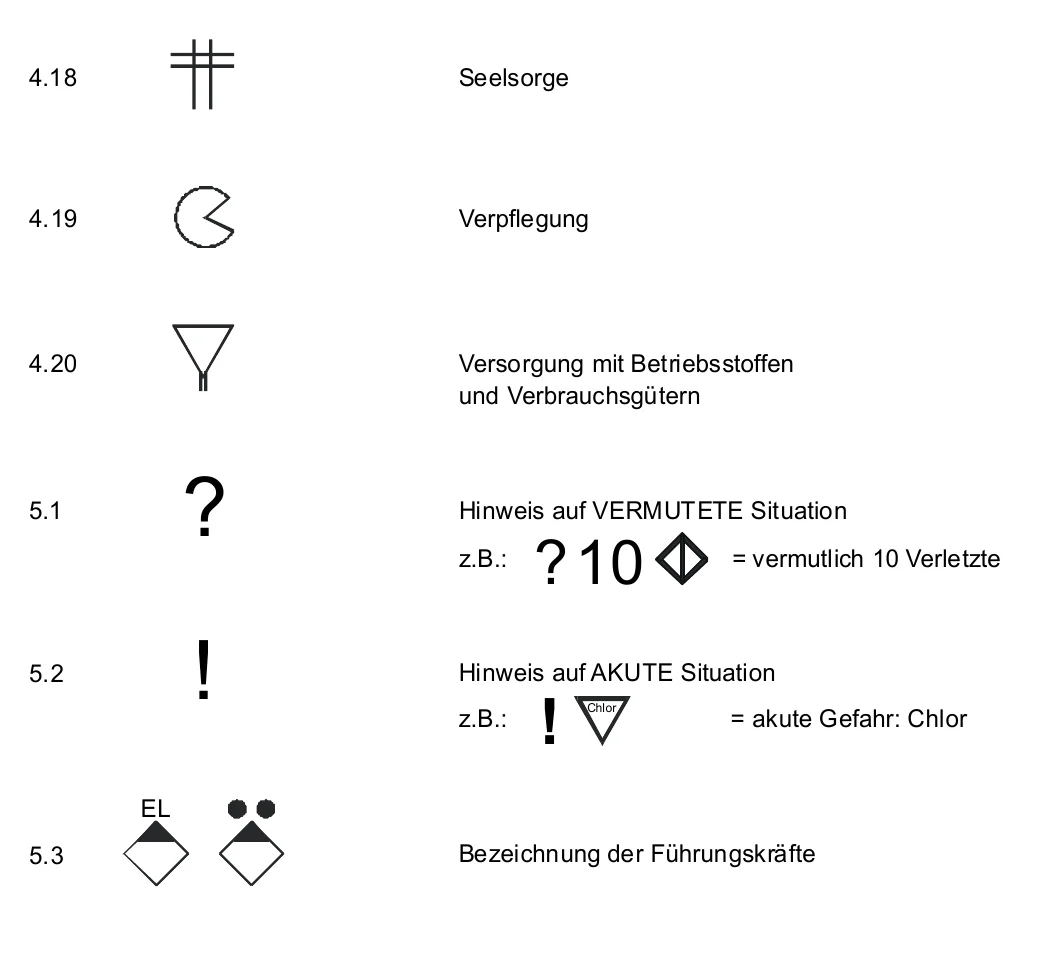

Tabelle weiterer Zeichen: Seelsorge, Verpflegung, Versorgung mit Betriebsstoffen, Hinweis auf vermutete Situation mit Fragezeichen, Hinweis auf akute Situation mit Ausrufezeichen, Bezeichnung von Führungskräften
Weitere Zeichen nach FwDV 100, Anlage 6 (Seite 67) Abbildung: FwDV 100 „Führung und Leitung im Einsatz – Führungssystem“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand März 1999 (Änderungen 2005), Anlage 6, Seite 67. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

Unterlagen zur Lagedarstellung

Die wichtigsten Einsatzunterlagen und Übersichten sind: Vordrucke, Ein- und Ausgangsnachweisung, Einsatztagebücher, Lagekarten, Einsatzübersichten, Feuerwehrpläne, Einsatzpläne, Fernmeldepläne und Fernmeldeskizzen, Ton- und Bildaufzeichnungen.

  • Dokumentation = Erfassen, Sammeln, Ordnen und Aufbewahren von Informationen als Nachweis verantwortlichen Handelns, zur Information und späteren Auswertung.
  • Lagedarstellung beschreibt die Gefahrensituation und bereitet Schadengebiet, Nachbarschaft und Maßnahmen optisch auf.
  • Beide werden zentral und bei unterstellten Einheiten geführt. Der Einsatzleiter gibt ausreichende Lagemeldungen an die Leitstelle.

Eine Lagekarte Schritt für Schritt zeichnen

  1. Einsatzstelle festlegen: Gebäude, Straße, Gelände als Skizze oder auf der Karte, Norden markieren.
  2. Gefahren und Schäden eintragen: Brand (Zacken zählen), Zerstörung, blockierte Wege.
  3. Personen eintragen: verletzt, vermisst, verschüttet mit Zahl, bei Unsicherheit mit ?
  4. Eigene Kräfte eintragen: Einheiten und Fahrzeuge mit Zeichen, Führungsstelle mit Fahne.
  5. Einsatzabschnitte abgrenzen (Linie mit „EA“) und Maßnahmen vermerken (zum Beispiel Wasserentnahme, Rettungsweg).
  6. Uhrzeit und Stand dazuschreiben. Bei neuen Erkenntnissen fortschreiben, nicht neu anfangen.

Beispiel: Wohnungsbrand mit Vermissten

  • Haus mit Brandzeichen (fortentwickelter Brand: zwei Zacken) im 2. Obergeschoss.
  • Raute mit zwei schrägen Strichen und ? 2 daneben: zwei vermisste Personen vermutet.
  • Rotes Rechteck mit Fahne: Einsatzleitung vor dem Haus.
  • Rotes Rechteck, Feuerwehr-Zeichen, zwei Punkte: Löschgruppe im Innenangriff.
  • Straße blockiert: Linie mit vier Strichen, Zufahrt für nachrückende Kräfte beachten.

Typische Fehler

  • Zu spät aktualisiert: Eine alte Lage ist gefährlicher als keine.
  • Zeichen ohne Legende in ungewohnter Form: lieber Text hinzufügen.
  • Vermutung als Tatsache eingetragen: ? nicht vergessen.
  • Uhrzeit fehlt: Niemand weiß, wie aktuell die Karte ist.

Hinweis

Die Zeichen selbst übst du am besten mit Stift und Papier, bis du sie ohne Tabelle zeichnen kannst.
