Einheiten und Fahrzeuge

Taktische Zeichen

Das Wichtigste in Kürze

  • Einheiten und Fahrzeuge werden aus Grundzeichen + Fachaufgabe + Größenordnung gebaut.
  • Fachaufgabe: Feuerwehr (Strich mit Gabel), Rettungsdienst (Kreuz), THW (TZ), Kommunikation (Blitz), ABC (gekreuzt mit Punkten), Betreuung (Dach), Versorgung (Strich), Erkundung (Schrägstrich).
  • Größenordnung: ein Punkt Trupp, zwei übereinander Staffel, zwei nebeneinander Gruppe, drei Punkte Zug, senkrechter Strich Verband.
  • Beispiel: Rechteck (Einheit) + Feuerwehr-Zeichen + zwei Punkte = Löschgruppe.

Fachaufgaben

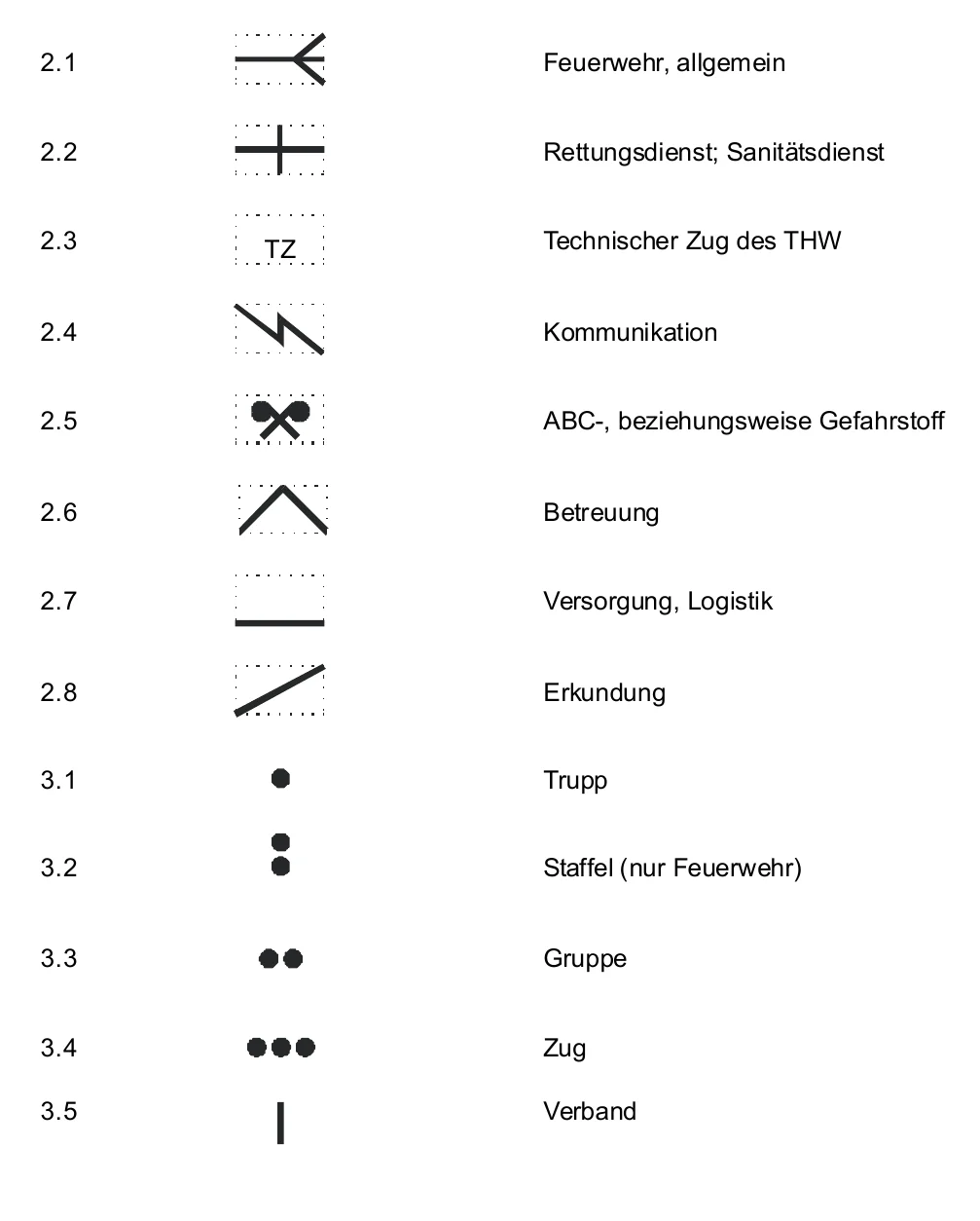

Tabelle der Fachaufgabenzeichen: Feuerwehr, Rettungsdienst, Technischer Zug des THW, Kommunikation, ABC, Betreuung, Versorgung und Logistik, Erkundung, sowie Größenordnungszeichen: Trupp, Staffel, Gruppe, Zug, Verband
Fachaufgaben und Größenordnungen nach FwDV 100, Anlage 6 (Seite 65) Abbildung: FwDV 100 „Führung und Leitung im Einsatz – Führungssystem“, Hrsg. Ausschuss für Feuerwehrangelegenheiten, Katastrophenschutz und zivile Verteidigung (AFKzV), Stand März 1999 (Änderungen 2005), Anlage 6, Seite 65. Amtliches Werk (§ 5 UrhG). Bildausschnitt der Originalseite, in Größe und Dateiformat angepasst, Inhalt nicht verändert.

Die Zeichen im Überblick

  • Feuerwehr, allgemein: waagerechter Strich mit gabelförmigem Ende
  • Rettungsdienst, Sanitätsdienst: Kreuz
  • Technischer Zug THW: „TZ“
  • Kommunikation: Blitzzeichen
  • ABC- beziehungsweise Gefahrstoff: sich kreuzende Linien mit Punkten
  • Betreuung: Dach
  • Versorgung, Logistik: waagerechter Strich unten
  • Erkundung: Schrägstrich

Größenordnung

  • Trupp: 1 Punkt
  • Staffel (nur Feuerwehr): 2 Punkte übereinander
  • Gruppe: 2 Punkte nebeneinander
  • Zug: 3 Punkte
  • Verband: senkrechter Strich

Fahrzeuge

Ein landgebundenes Fahrzeug hat das Grundzeichen mit eingebogener Oberkante. Ein Anhänger bekommt zusätzlich einen Strich. Die Fachaufgabe (zum Beispiel Feuerwehr) steht im Zeichen, ergänzt durch den Fahrzeugtyp als Text oder Kürzel (zum Beispiel LF 20, DLK, RW). Mannschaftsstärken schreibt man als Zahlenreihe (Beispiel Gruppe 1/8/9).

Leseübungen mit Lösung

  • Rechteck, rot, Feuerwehr-Zeichen, zwei Punkte nebeneinander: Löschgruppe.
  • Rechteck, rot, Feuerwehr-Zeichen, ein Punkt: Trupp.
  • Rechteck, rot, Feuerwehr-Zeichen, zwei Punkte übereinander: Staffel.
  • Rechteck, rot, Feuerwehr-Zeichen, drei Punkte: Zug.
  • Rechteck mit Kreuz: Einheit des Rettungsdienstes.
  • Rechteck blau mit „TZ“: Technischer Zug des THW.
  • Fahrzeug-Grundzeichen mit Feuerwehr-Zeichen und Text „DLK“: Drehleiter der Feuerwehr.

Mannschaftsstärke angeben

  • Die Stärke wird als Zahlenreihe geschrieben: Führer / Unterführer / Mannschaft / Summe.
  • Beispiel Gruppe 1/8/9: 1 Führer, 8 Mannschaft, zusammen 9 Kräfte. Genaue Schreibweise bei Staffel und Zug nach FwDV 100.

Typische Fehler

  • Fahrzeug und Einheit verwechselt: Das Fahrzeug hat die eingebogene Oberkante, die Einheit ein einfaches Rechteck.
  • Fachaufgabe vergessen: Ohne Fachzeichen weiß niemand, was die Einheit kann.
  • Größenordnung falsch: Punkte genau zählen und richtig anordnen.

Hinweis

Die Zeichen selbst übst du am besten mit Stift und Papier, bis du sie ohne Tabelle zeichnen kannst.
