HAB: Hubarbeitsbühne

Fahrzeuge

Das Wichtigste in Kürze

  • Die Hubarbeitsbühne (HAB) besteht aus Arbeitskorb und hydraulischer Hubeinrichtung auf einem Fahrgestell mit Eigenantrieb (DIN 14701-1). Bei der Feuerwehr heißt sie Teleskopgelenkmast (TGM).
  • Typen: TGM 18/12 und TGM 23/12 (Nennrettungshöhe/Nennausladung).
  • Zweck: Brandbekämpfung, Rettung, Schutz von Personen, Umweltschutz und weitere Arbeiten in der Höhe.
  • Brandenburg: HAB 18 und HAB 23 im Funkrufnamen-Erlass, Teilkennzahl 36 für Teleskopmast TM im Auszug.
  • Absturzsicherung im Korb und Standsicherheit (Abstützung) beachten.
Langname
Hubarbeitsbühne (Teleskopgelenkmast)
Norm
DIN 14701-1
Fahrzeugart (EN 1846-1)
Hubrettungsfahrzeug
Typen
TGM 18/12 und TGM 23/12
Funkrufname Brandenburg
HAB 18 (HAB 18-12) und HAB 23 (HAB 23-12). Im Auszug des Erlasses ist die Teilkennzahl 36 für „Teleskopmast TM“ genannt.
Hinweis zu Maßen
nach Herstellerangabe
Hinweis
Die Beladungsangaben sind Auszüge aus der Normbeladung (Mindestausstattung nach bayerischer Norm). In Brandenburg und in deiner Wehr kann die Beladung abweichen, weil der Träger der Feuerwehr Zusatzbeladung bestellt. Maßgebend ist die Beladeliste deines Fahrzeugs. Funkrufnamen und Teilkennzahlen in Brandenburg stehen auf der Seite „Fahrzeugnamen verstehen“.

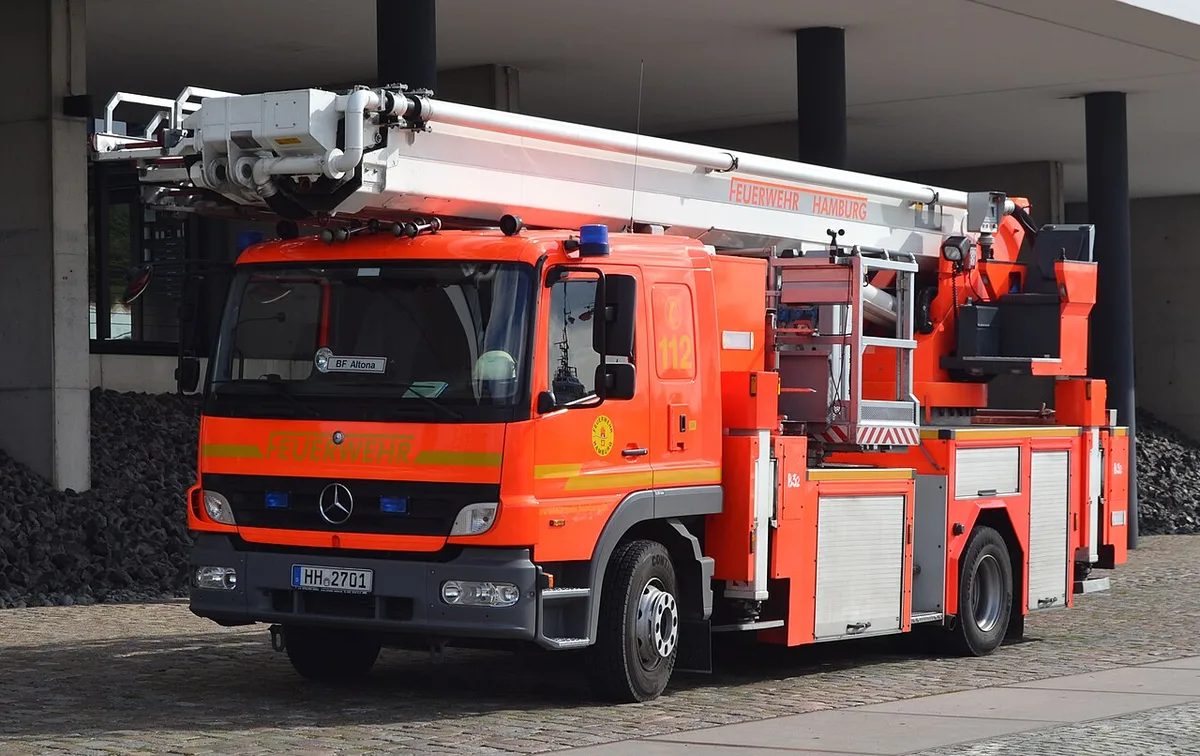

Teleskopmastfahrzeug TMF 23/12 der Feuerwehr Hamburg
Teleskopmastfahrzeug 23/12 der Feuerwehr Hamburg, eine Hubarbeitsbühne Foto: Huhu Uet, CC BY-SA 3.0, über Wikimedia Commons, verkleinert

Steckbrief und Einsatz

Aufbau und Einsatz

  • Arbeitskorb für Personen und Ausrüstung an einem hydraulisch bewegten Gelenk- und Teleskopmast.
  • Zugang in die Höhe für Brandbekämpfung, Rettung und technische Arbeiten, auch dort, wo eine Drehleiter nicht hinkommt (Hindernisse, Dachüberstände).
  • Standsicherheit: Das Fahrzeug wird mit Stützen abgestützt, der Untergrund muss tragen. Auf Freileitungen und Wind achten.
  • Absturzsicherung: Wer im Korb arbeitet, ist gegen Absturz gesichert (siehe Seite „Haltegurt und Absturzsicherung“).

Unterschied zur Drehleiter

  • Drehleiter (DLK): Leiterpark und Korb, vor allem zweiter Rettungsweg.
  • Hubarbeitsbühne: großer Arbeitskorb mit mehr Platz für Arbeiten, Rettung und Löschen, Mast mit Gelenk kann Hindernisse umgehen.
  • Beide sind Hubrettungsfahrzeuge nach EN 1846-1.

Technik

Typen und Merksätze

  • Typen: TGM 23/12 und TGM 18/12 (Nennrettungshöhe in m / Nennausladung in m).
  • Länge, Wendekreis, Masse: Herstellerangaben beachten.
  • Merksätze: Abstützung zuerst, Hindernisse prüfen, Absturzsicherung im Korb, Funkverbindung zwischen Korb und Bediener.
